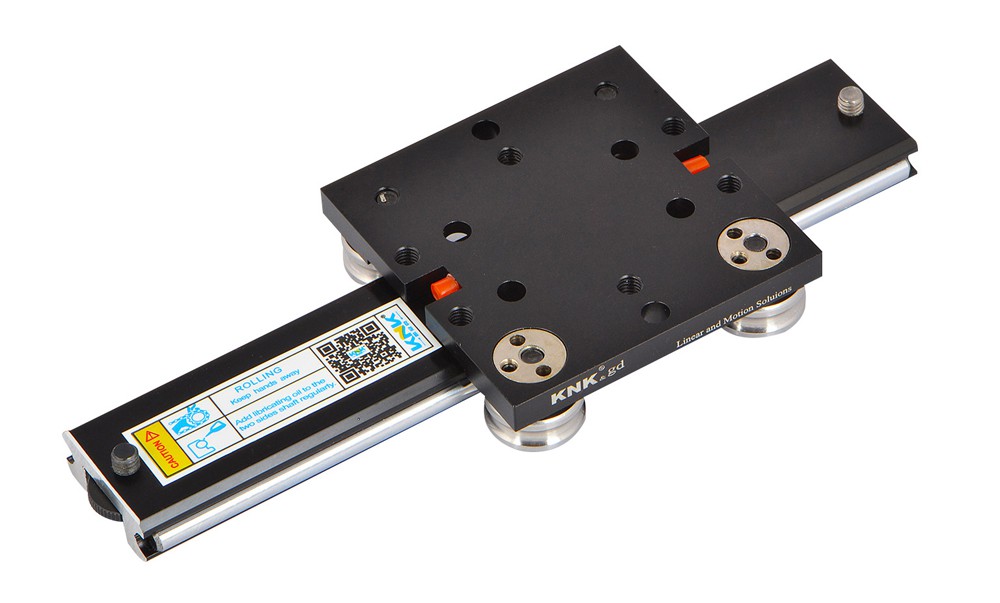

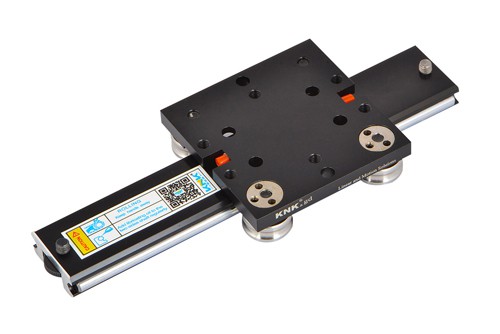

Линейные направляющие KWZ-ZB80
- Материал: алюминий
- Ширина рельса: 35мм
- Опциональная эффективность длины хода: 100мм-4000мм
- Кол-во салазок линейного перемещения: 4 / 6
- Макс.нагрузка одной салазки линейного перемещения: 50кг
- Прямолинейность / Кривизна: ≤0.15/1000мм
Длина хода линейных направляющих может быть настроена в соответствии с конкретными требованиями клиентов.
Количество салазок линейного перемещения не является обязательным. Клиент может выбрать сам количество исходя из его производственной необходимости и размера нагрузок.
Наша модель роликовых направляющих KNZ20 имеет 4 салазки линейного движения и отличается низким коэффициентом трения с высокой стабильностью движения.
Скачать PDF

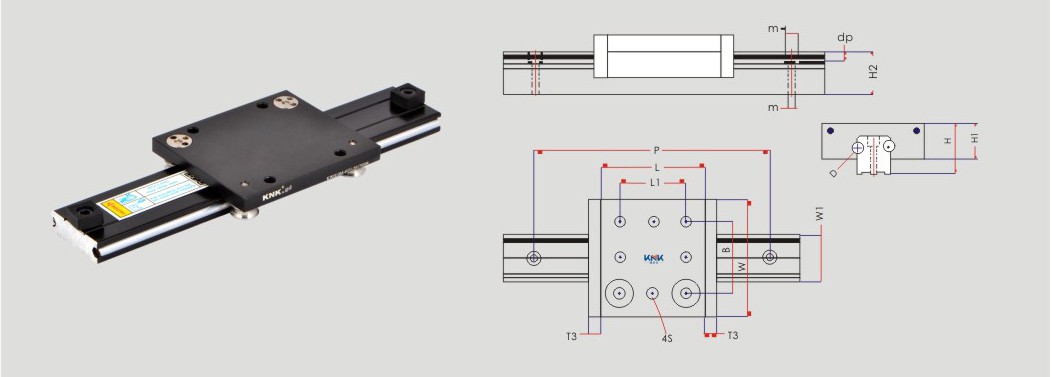

| Серия KWZ | Комплект | Размеры рельсы | Размеры салазок | ||||||||||||||||||
| Модель | H | W | W1 | H2 | dp | P | D | ml | m | W | H1 | L | B | L1 | S | BL（N） | DT（N-m） | Mb(g/pcs) | |||
| Yo | Zo | Mxo | Myo | Mzo | |||||||||||||||||
| KWZ-10M | 18 | 70 | 35 | 11 | 4 | 60 | 5 | 13 | 6 | 70 | 8 | 80 | 57 | 41 | M6 | 400 | 400 | 28.02 | 30.9 | 31.2 | 130 |
| KWZ-10N | 18 | 85 | 50 | 11 | 4 | 60 | 5 | 13 | 6 | 85 | 8 | 80 | 72 | 41 | M6 | 450 | 420 | 30.6 | 33.9 | 34.5 | 140 |
| KWZ-ZB80 | 22 | 80 | 35 | 14 | 4 | 60 | 6 | 13 | 6 | 85 | 8 | 80 | 48 | 70 | M6 | 510 | 450 | 33.5 | 37 | 38.6 | 160 |
Для удовлетворения пожеланий наших клиентов на нестандартные системы линейных направляющих, наша профессиональна команда инженеров готова предложить свои услуги по разработке и изготовлению систем линейных перемещений в полном соответствии с требованиями клиента, включая портальные системы, линейные модули, линейные направляющие и систем перемещения на основе линейных подшипников.
