Двухкоординатная система позиционирования XX'-YY'

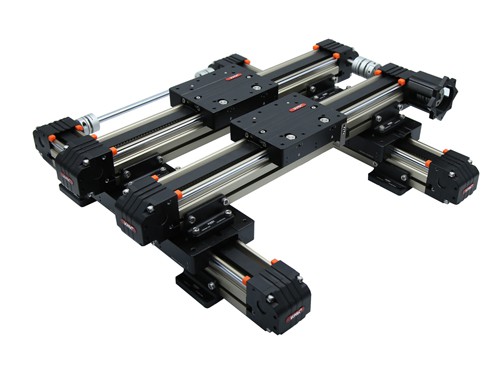

Двухкоординатная система позиционирования XX'-YY ' имеет плавное и высокоточное 2D позиционирование по осям XY. Эта модель портальной системы имеет большую опорную силу благодаря двум параллельным направляющим, расположенным по осям Y, а благодаря двойной оси X, она может принять большую площадь нагрузки. Такая двухкоординатная система позиционирования идеально подходит для некоторых областей
Технические характеристики:- Опциональная ширина рельсовой направляющей: 40/45/50/60/80мм
- Длина: 300мм∽4000мм
- Прямолинейность / Кривизна: ≤0.03/300мм
- Нагрузка: ≤35кг
- Стабильность позиционирования: ≤0.1 мм
- Эффективная длина хода: 75/95/105/125/180мм
- Характеристики опциональных зубчатых ремней: HTD 3M, W15мм; STD 5M, W20мм; STD 5M, W30мм
- Одноосный линейный модуль *4;
- Механизм сцепления *5;
- Кронштейн крепления двигателя *1;
- Структурная рама *4;
- Электрические датчики положения *6;
- Опорная плита *2;
- Приводной вал *2.
Для удовлетворения пожеланий наших клиентов на нестандартные системы линейных направляющих, наша профессиональна команда инженеров готова предложить свои услуги по разработке и изготовлению систем линейных перемещений в полном соответствии с требованиями клиента, включая портальные системы, линейные модули, линейные направляющие и систем перемещения на основе линейных подшипников.
