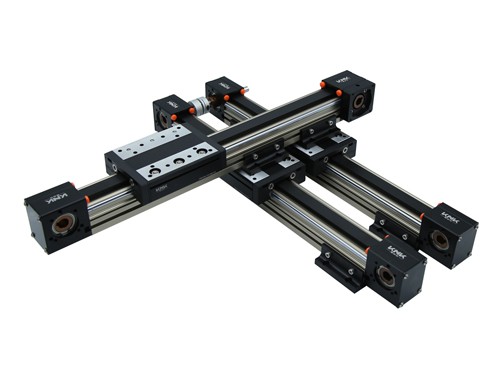

Двухкоординатная система позиционирования X-YY'
Двухкоординатная система позиционирования имеет плавное и высокоточное 2D позиционирование по осям XY. Эта модель портальной системы может выдержать большую нагрузку благодаря двум параллельным направляющим, расположенным по осям Y. Направляющая по оси X, имеет ровное положение по отношению к другим направляющим, что обеспечивает хорошую фиксацию модуля движения в направлении оси Z. Такая система расположения направляющих, похожая на консоль, идеально подходит для некоторых областей применения.
Технические характеристики:- Опциональная ширина рельсовой направляющей: 40/45/50/60/80мм
- Длина: 300мм-4000мм
- Прямолинейность / Кривизна: ≤0.03/300мм
- Нагрузка: ≤35кг
- Стабильность позиционирования: ≤0.1 мм
- Эффективная длина хода: 75/95/105/125/180мм
- Характеристики опциональных зубчатых ремней: HTD 3M, W15мм; STD 5M, W20мм; STD 5M, W30мм
- Одноосный линейный модуль * 3;
- Механизм сцепления * 3;
- Кронштейн крепления двигателя * 2;
- Структурная рама * 4;
- Электрические датчики положения * 6;
- Горизонтальная соединительная плита * 1.
Для удовлетворения пожеланий наших клиентов на нестандартные системы линейных направляющих, наша профессиональна команда инженеров готова предложить свои услуги по разработке и изготовлению систем линейных перемещений в полном соответствии с требованиями клиента, включая портальные системы, линейные модули, линейные направляющие и систем перемещения на основе линейных подшипников.
